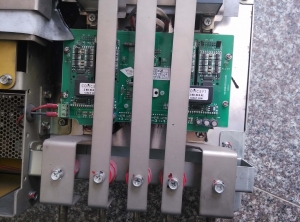

为了后期维修变频器工作的顺利开展，认识电路板及其元器件构成也是我们必要的理论知识储备之一，所以在云南变频器维修之前我们最重要的人物就是以最快的速度认识电路板及其元器件构成。首先我们看一个拆开的变频器：变频器的电路板主要包括电源板、控制板、驱动板、面板板看过了电路板，大家也看到上面密密麻麻的电子元器件，有密集恐惧症的应该有点影响，别慌，我们下面分开给大家一个个的介绍。

1、电阻：电阻在电路板上用字母R表示，单位有：欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)

电阻符号表示：

1.按阻值特性可分为固定电阻、可调电阻、特种电阻

2.按材料可分为碳膜电阻、金属膜电阻、线绕电阻，无感电阻，薄膜电阻等

3.按安装方式可分为插件电阻、贴片电阻

4.按功能分为负载电阻，采样电阻，分流电阻，保护电阻等

2、电容：电容式一种具有存储电能能力的元器件，主要用于滤波、耦合、谐振，而我们的变频器电路板也会用变频器维修到这些功能，自然就少不了电容。

3、电感：电感器(电感线圈)和变压器均是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件。按照用途分类，有振荡电感器、校正电感器、显像管偏转电感器、阻流电感器、滤波电感器、隔离电感器、被偿电感器

4、二极管：二极管是一种具有通断开关能力的电力电子元件，通过将P型半导体和N型半导体结合到一起，当给予正向电压时候导通。

5、三极管：三极管全称应为半导体三极管，也称双极型晶体管、晶体三极管,是一种电流控制电流的半导体器件.其作用是把微弱信号放大成辐值较大的电信号,也用作无触点开关。

1)按材质分：硅管、锗管

2)按结构分：NPN、PNP

3功能分：开关管、功率管、达林顿管、光敏管等

4)按功率分：小功率管、中功率管、大功率管

5)按工作频率分：低频管、高频管、超频管

6)按结构工艺分：合金管、平面管

7)按安装方式：变频器维修插件三极管、贴片三极管

6、IGBT：IGBT(InsulatedGateBipolarTransistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件。

7、光耦：它是通过光来传输电信号的器件，通常把光源(发光二极管)与光接收单元(光敏半导体管)封装在同一管壳内。当发光器发出光线，光接收单元接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

8、晶振：晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。

9、其他的构成有多插脚芯片、数码管、液晶显示管、继电器、蜂鸣器等、如果变频器出现故障，如何去判断是哪一部分问题，在这里

小编帮大家介绍一下云南变频器维修时对出现故障的判断。

1、整流模块损坏

一般是由于电网电压或内部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

2、逆变模块损坏

一般是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱动板之后，还必须注意检查马达及连接电缆。在确定无任何故障下，运行变频器。

3、上电无显示

一般是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起，如启动电阻损坏，也有可能是面板损坏。

4、上电后显示过电压或欠电压

一般由于输入缺相，电路老化及电路板受潮引起。找出其电压检测电路及检测点，更换损坏的器件。

5、上电后显示过电流或接地短路

一般是由于电流检测电路损坏。如霍尔元件、运放等。

6、启动显示过电流

一般是由于驱动电路或逆变模块损坏引起。

7、空载输出电压正常,带载后显示过载或过电流该种情况一般是由于参数设置不当或驱动电路老化,模块损伤引起。变频器维修
