高压变频器特点

变频器是当今节能领域的主力军，在节能环保和调速等领域，变频器已经成为最主要的实施手段之一。采用变频调节模式，用户可以自由调节电机的转速，从而控制电机的出力或转速情况，以达到控制速度或节能目的。

高压变频器和低压变频器原理上相同，只是高压变频器输入电压为6KV或10KV等高压电压源，省去了高压变为低压的高压变压器，极大的节省了变压器的使用和安装成本。高压变频器内部采用独立的功率单元进行串联，根据输入电压的不同串联的功率单元也不相同，高压变频器主控制器采用光纤通信，同时控制各功率单元的输出频率和导通情况，从而实现输出电压从0到额定输入值的变化，达到调速目的。虽然高压变频器有很多好处，但是日常维护却非常麻烦，下面云南变频器维修小编就简要介绍高压变频器的日常维护方法和技巧。

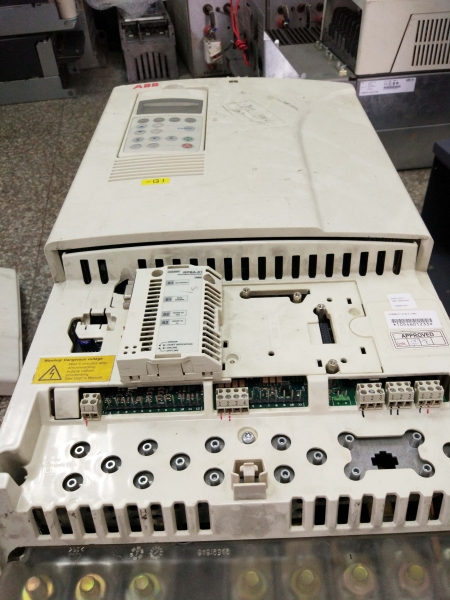

维护保养

高压变频器一般的安装环境要求：最低环境温度-5℃，最高环境温度40℃。大量研究表明，高压变频器的故障率随温度升高而成指数的上升，使用寿命随温度升高而成指数的下降，环境温度升高10℃，高压变频器使用寿命将减半。此外，高压变频器运行情况是否良好，与环境清洁程度也有很大关系。夏季是高压变频器故障的多发期，只有通过良好的维护保养工作，才能够减少设备故障的产生，请用户务必注意。在夏季高压变频器维护时，应注意变频器安装环境的温度，定期清扫变频器内部灰尘，确保冷却风路的通畅。加强巡检，改善变频器、电机及线路的周边环境。检查是否紧固，保证各个电气回路的正确可靠连接，防止不必要的停机事故发生。

注意事项

1、 认真监视并记录变频器人机界面上的各显示参数，发现异常应即时反映

2、 认真监视并记录变频室的环境温度，环境温度应在-5℃～40℃之间。移相变压器的温升不能超过130℃

3、 夏季温度较高时，应加强变频器安装场地的通风散热。确保周围空气中不含有过量的尘埃，酸、盐、腐蚀性及爆炸性气体

4、 夏季是多雨季节，应防止雨水进入变频器内部（例如雨水顺风道出风口进入）

5、 变频器柜门上的过滤网通常每周应清扫一次；如工作环境灰尘较多，清扫间隔还应根据实际情况缩短

6、 变频器正常运行中，一张标准厚度的A4纸应能牢固的吸附在柜门进风口过滤网上

7、 变频室必须保持干净整洁，应根据现场实际情况随时清扫。

8、 变频室的通风、照明必须良好，通风散热设备（空调、通风扇等）能够正常运转。

维护项目

1、 用带塑料吸嘴的吸尘器彻底清洁变频器柜内外，保证设备周围无过量的尘埃。

2、 检查变频室的通风、照明设备，确保通风设备能够正常运转。

3、 检查变频器内部电缆间的连接应正确、可靠

4、 检查变频器柜内所有接地应可靠，接地点无生锈

5、 每隔半年（内）应再紧固一次变频器内部电缆的各连接螺母

6、 变频器长时间停机后恢复运行，应测量变频器(包括移相变压器、旁通柜主回路)绝缘，应当使用2500V兆欧表。测试绝缘合格后，才能启动变频器

7、 检查所有电气连接的紧固性，查看各个回路是否有异常的放电痕迹，是否有怪味、变色，裂纹、破损等现象

8、每次维护变频器后，要认真检查有无遗漏的螺丝及导线等，防止小金属物品造成变频器短路事故。特别是对电气回路进行较大改动后，确保电气连接线的连接正确、可靠，防止'反送电'事故的发生。

故障预防

高压变频器由主回路、电源回路、IPM驱动及保护回路、冷却风扇等几部分组成。其结构多为单元化或模块化形式。由于使用方法不正确或设置环境不合理，将容易造成变频器误动作及发生故障，或者无法满足预期的运行效果。为防患于未然，事先对故障原因进行认真分析尤为重要。

主回路

主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM逆变桥、限流电阻、接触器等元件组成。其中许多常见故障是由电解电容引起。电解电容的寿命主要由加在其两端的直流电压和内部温度所决定，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决定作用。电解电容器会直接影响到变频器的使用寿命，一般

温度每上升10 ℃，寿命减半。因此一方面在安装时要考虑适当的环境温度，另一方面可以采取措施减少脉动电流。采用改善功率因的交流或直流电抗器可以减少脉动电流，从而延长电解电容器的寿命。

在电容器维护时，通常以比较容易测量的静电容量来判断电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在5 MΩ以下时，应考虑更换电解电容器。

典型故障

故障现象：变频器在加速、减速或正常运行时出现过电流跳闸。

首先应区分是由于负载原因，还是变频器的原因引起的。如果是变频器的故障，可通过历史记录查询在跳闸时的电流，超过了变频器的额定电流或电子热继电器的设定值，而三相电压和电流是平衡的，则应考虑是否有过载或突变，如电机堵转等。在负载惯性较大时，可适当延长加速时间，此过程对变频器本身并无损坏。若跳闸时的电流，在变频器的额定电流或在电子热继电器的设定范围内，可判断是IPM模块或相关部分发生故障。首先可以通过测量变频器的主回路输出端子U、V、W， 分别与直流侧的P、N端子之间的正反向电阻，来判断IPM模块是否损坏。如模块未损坏，则是驱动电路出了故障。如果减速时IPM模块过流或变频器对地短路跳闸，一般是逆变器的上半桥的模块或其驱动电路故障；而加速时IPM模块过流，则是下半桥的模块或其驱动电路部分故障，发生这些故障的原因，多是由于外部灰尘进入变频器内部或环境潮湿引起。

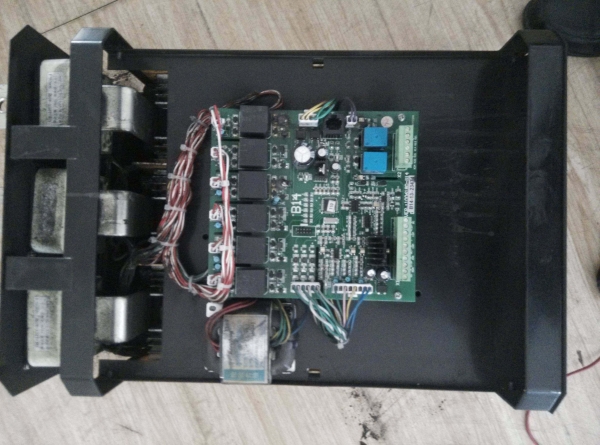

控制回路

控制回路影响变频器寿命的是电源部分，是平滑电容器和IPM电路板中的缓冲电容器，其原理与前述相同，但这里的电容器中通过的脉动电流，是基本不受主回路负载影响的定值，故其寿命主要由温度和通电时间决定。由于电容器都焊接在电路板上，通过测量静电容量来判断劣化情况比较困难，一般根据电容器环境温度以及使用时间，来推算是否接近其使用寿命。

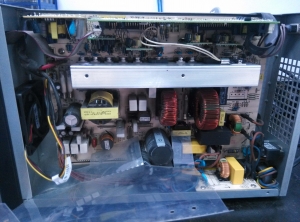

电源电路板给控制回路、IPM驱动电路和表面操作显示板以及风扇等提供电源，这些电源一般都是从主电路输出的直流电压，通过开关电源再分别整流而得到的。因此，某一路电源短路，除了本路的整流电路受损外，还可能影响其他部分的电源，如由于误操作而使控制电源与公共接地短接，致使电源电路板上开关电源部分损坏，风扇电源的短路导致其他电源断电等。一般通过观察电源电路板就比较容易发现。逻辑控制电路板是变频器的核心，它集中了CPU、MPU、RAM、EEPROM等大规模集成电路，具有很高的可靠性，本身出现故障的概率很小，但有时会因开机而使全部控制端子同时闭合，导致变频器出现EEPROM故障，这只要对EEPROM重新复位就可以了。

IPM电路板包含驱动和缓冲电路，以及过电压、缺相等保护电路。从逻辑控制板来的PWM信号，通过光耦合将电压驱动信号输入IPM模块，因而在检测模快的同时，还应测量IPM模块上的光耦。

冷却系统

冷却系统主要包括散热片和冷却风扇。其中冷却风扇寿命较短，临近使用寿命时，风扇产生震动，噪声增大最后停转，变频器出现IPM过热跳闸。冷却风扇的寿命受陷于轴

承，大约为10000～35000 h。当变频器连续运转时，需要2～3年更换一次风扇或轴承。为了延长风扇的寿命，一些产品的风扇只在变频器运转时而不是电源开启时运行。

电磁感应

如果变频器周围存在干扰源，它们将通过辐射或电源线侵入变频器的内部，引起控制回路误动作，造成工作不正常或停机，严重时甚至损坏变频器。减少噪声干扰的具体方法有：变频器周围所有继电器、接触器的控制线圈上，加装防止冲击电压的吸收装置，如RC浪涌吸收器，其接线不能超过20 cm；尽量缩短控制回路的配线距离，并使其与主回路分离；变频器控制回路配线绞合节距离应在15 mm以上，与主回路保持10 cm以上的间距；变频器距离电动机很远时（超过100 m），这时一方面可加大导线截面面积，保证线路压降在

2%以内，同时应加装变频器输出电抗器，用来补偿因长距离导线产生的分布电容的充电电流。变频器接地端子应按规定进行接地，必须在专用接地点可靠接地，不能同电焊、动力接地混用；变频器输入端安装无线电噪声滤波器，减少输入高次谐波，从而可降低从电源线到电子设备的噪声影响；同时在变频器的输出端也安装无线电噪声滤波器，以降低其输出端的线路噪声。
