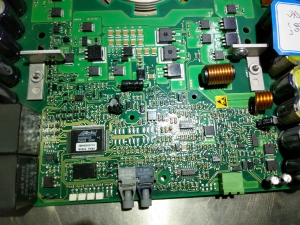

在云南电路板维修中，集成电路部分是需要特别注意的地方，因为PCB上的集成电路影响整个电路板性能及工作。在此，龙人工程师主要针对电路板上集成电路的应用技巧及电路板维修中集成电路代换技巧。在此，昆明天地协信电气技术服务有限公司小编简要分析电路板上集成电路代换方法与技巧。

1、 使用前对集成电路要进行一次全面了解

使用集成电路前，要对该集成电路的功能，内部结构、电特性、外形封装以及与该集成电路相连接的电路作全面分析和理解，使用时各项电性能参数不得超出该集成电路所允许的最大使用范围。

2、安装集成电路时要注意方向

在印刷线路板上安装集成电路时，要注意方向不要搞错，否则，通电时集成电路很可能被烧毁。一般规律是：集成电路引脚朝上，以缺口或打有一个点“。”或竖线条为准，则按逆时针方向排列。如果单列直手插式集成电路，则以正面（印有型号商标的一面）朝自己，引脚朝下，引脚编号顺序一般从左到右排列。除了以上常规的引脚方向排列外，也有一些引脚方向排列较为特殊，应引起注意，这些大多属于单列直插式封装结构，它的引脚方向排列刚好与上面说的相反,后缀为“R”，如M5115和M5115RP、HA1339A和A1339AR、HA1366W和HA1366AR等，即印有型号或商标的一面朝自己时，引脚朝下，后缀为“R”的引脚排列方向是自右向左，这主要是一些双声道音频功率放大电路，在连接BTL功放电路时，印刷板的排列对称方便，而特制设计的。 还有双列14脚附散热片封装，单声道音频功率放大电路AN7114与AN7115，它与LA4100、LA4102封装形式基本相同，所不同的是AN7114的散热片安装在引脚第7、8脚的一边，而LA4100的散热片是安装在引脚的第1、14脚一边，其内部电路和参数等均相同，如果前者的第1～7脚对应于LA4100第8～14脚，而AN7114的第8～14脚对应于LA4100第1～7脚正好相差180°散热片互为180°安装代换时，则两者引脚可兼容。

3、有些空脚不应擅自接地

内部等效电路和应用电路中有的引出脚没有标明，遇到空的引出脚时，不应擅自接地，这些引出脚为更替或备用脚，有时也作为内部连接。数字电路所有不用的输人端，均应根据实际情况接上适当的逻辑电平（Vdd或Vss），不得悬空，否则电路的工作状态将不确定，并且会增加电路的功耗。对于触发器（CMOS电路）还应考虑控制端的直流偏置问题，一般可在控制端与Vdd或Vss（视具体情况而定）之间接一只100KΩ的电阻，触发信号则接到管脚上。这样才能保证在常态下电路状态是唯一的，一旦触发信号（脉冲）来到，触发器便能正常翻转。

4、注意引脚能承受的应力与引脚间的绝缘

集成电路的引脚不要加上太大的应力，在拆卸集成电路时要小心，以防折断。对于耐高压集成电路，电源Vcc与地线以及其它输入线之间要留有足够的空隙。

5、对功率集成电路需要注意以下几点

1）在未装散热板前，不能随意通电。

2）在未确定功率集成电路的散热片应该接地前，不要将地线焊到散热片上。

3）散热片的安装要平，紧固转矩一般为4～6Kg/cm，散热板面积要足够大。

4）散热片与集成电路之间不要夹进灰尘、碎屑等东西，中间最好使用硅脂，用以降低热阻，散热板安装好后，需要接地的散热板用引线焊到印刷线路板的接地端上。

6、集成电路引脚加电时要同步

集成块各引脚施加的电压要同步，原则上集成块的Vcc与地之间要最加上电压。CMOS电路尚末接通电源时，决不可以将输人信号加到CMOS电路的输人端。如果信号源和CMOS电路各用一套电源，则应先接通CMOS电源，再接通信号源的电源；关机时，应先切断信号源电源，再关掉CMOS电源。

7、集成电路不允许大电流冲击

大电流冲击最容易导致集成电路损坏，所以，正常使用和测试时的电源应附加电流限制电路。

8、要注意供电电源的稳定性

要确认供电电源和集成电路测量仪器在电源通断切换时，如果产生异常的脉冲波，则要在电路中增设诸如二极管组成的浪涌吸收电路。TTL电路的电源电压范围很窄，规定I类和Ⅲ类产品为4.75-5.25V（即5V±5％），Ⅱ类产品为4.5-5.5V（即5V±10％），典型值均为Vcc＝5V。使用中Vcc不得超出范围。输人信号V1不得高于Vcc，也不得低于GND

（地电位）。ECL的电源电压一般规定为Vcc＝OV，Vee＝－5．2V±10％，使用中不得超标。

9、不应带电插拔集成电路

带有集成电路插座或电路间连接采用接插件，以及组件式结构的音响设备等，应尽量避免拔插集成块或接插件，必要拔插前，一定要切断电源，并注意让电源滤波电容放电后进行。

10、集成电路及其引线应远离脉冲高压源

设置集成电路位置时应尽量远离脉冲高压、高频等装置。连接集成电路的引线及相关导线要尽量短，在不可避免的长线上要加入过压保护电路， 尤其是汽车用收录机的安装更要注意。CMOS电路接线时，外围元件应尽量靠近所连管脚，引线力求短捷，避免使用平行的长引线，否则易引人较大的分布电容和分布电感，容易形成LC振荡。解决的办法是在输人端串人10KΩ电阻。生“振铃”现象．引起波形失真。由于ECL属于高速数字集成电路，因此必须考虑信号线上存在的“反射”以及相邻信号线之间的“串扰”等特殊问题，必要应采用传输线（例如同轴电缆），并保证传输线的阻抗匹配。此外，还需采用一定的屏蔽、隔离措施。当工作频率超过200Mz时，宜选用多层线路板，以减少地线阻抗。

11、要防止超过最高温度

一般集成电路所受的最高温度是260℃、10秒或350℃、3秒。这是指每块集成电路全部引脚同时浸入离封装基底平面的距离大于1至1.5mm所允许的最长时间，所以波峰焊和浸焊温度一般控制在240℃～260℃，时间约7秒。ECL电路的速度高，功耗也大。用于小型系统时，器件上应装散热器；用于大、中型系统时，则应加装风冷或液冷设备。

12、防止感应电动势击穿集成电路

电路中带有继电器等感性负载时，在集成电路相关引脚要接入保护二极管以防止过压击穿。焊接时宜采用20W内热式电烙铁，烙铁外壳需接地线，或防静电电烙铁，防止因漏电而损坏集成电路。每次焊接时间应控制在3－5秒内。有时为安全起见，也可先拨下烙铁插头，利用烙铁的余热进行焊接。严禁在电路通电时进行焊接。CMOS电路的栅极与基极之间，有一层厚度仅为0.l－0.2Um的二氧化硅绝缘层。由于CMOS电路的输人阻抗高，而输人电容又很小，只要在栅极上积有少量电荷，便可形成高压，将栅级击穿，造成永久性损坏。因人体能感应出几十伏的交流电压，衣服在摩擦时还能产生数干伏的静电，故尽量不要用手或身体接触CMOS电路的管脚。长期不用时，最好用锡纸将全部管脚短路后包好。塑料袋易产生静电，不宜用来包装集成电路。
