随着纺织设备自动化程度越来越高,变频器和PLC电路板等已成为纺织设备不可缺少的主要器件。但随着设备多年运行,电路板故障时有发生,使企业的维修费用不断升高，下面云南电路板维修小编我带大家了解。

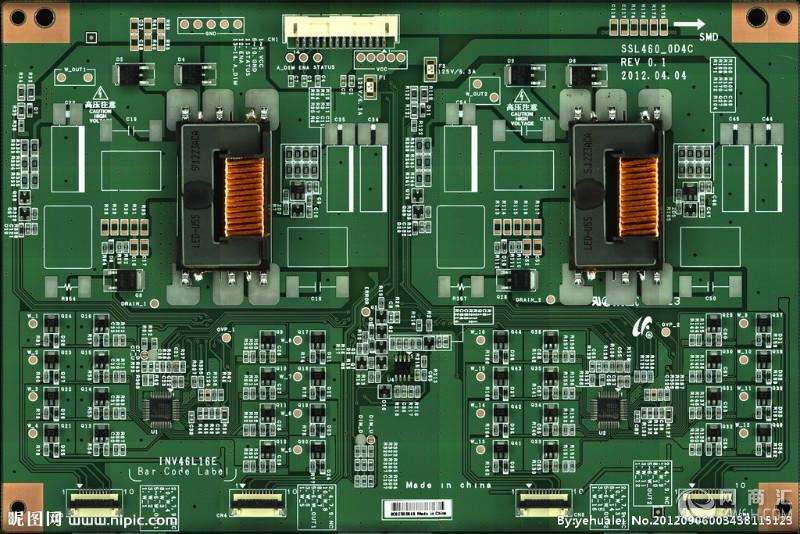

1、开关电源电路板的维修

通电后烧保险,是整流桥、开关管电源集成块(UC3842)或电源滤波电容等损坏;开关电源板通电后测量电源滤波电容两端电压正常,断电后电源滤波电容两端电压不能在很短的时间消失,证明是开关管的启动电阻不通;开关电源板无输出,可将电路板上的电解电容全部代换,可得到事半功倍的效果;开关电源板输出电压不稳,是开关电源板上可调电阻接触不良或稳压块(T431)光耦等性能不良或损坏;开关电源板上的开关管经常损坏,可能是开关管的高频尖脉冲电路电容或电阻不良;变频器伺服控制器在冷态状态通电时,显示屏数字闪烁,不能运行,待几分钟后才能正常使用,并逐渐会变得时间越来越长,大多数原因都是开关电源一次和二次侧电解电容漏电,电容容量变小造成的;在线测量电阻阻值,应小于等于电阻的标称阻值为正常,否则不正常。

2、梳棉滤尘电气控制PLC的故障

若为电源指示灯不亮,无输出,经在线检测,保险2A烧断,1N4007和0.47VF/400电解电容击穿损坏。更换保险和1N4007后,如果无0.47VF/400电解电容,可用两个1VF、400V电解电容串联代换,使PLC工作正常,效果良好。

3、CPU测试

CPU工作的主要条件为3要素:电源电路供电正常;复位,用万用表直流电压档测试复位点,在开关机状态下,瞬间有无电压,有明显的电压波动为正常;震荡电路,大多数晶体管振荡器,一脚电压高(2V以上),另一脚电压低(零点几伏),碰撞晶体管振荡器两脚,若测试得高电压脚,电压有明显变化,说明CPU内部时钟震荡电路工作正常。

4、测量晶体管三极管的一种新方法

根据晶体管的结构,bc结比be结的电阻小。使用指针万用表测量方法,将指针万用表打到R×100或R×1K档,首先用万用表确定晶体管三极管基极b(以PNP三极管为例),红表笔接基极b,黑表笔接其于两管脚,测量结果阻值大的黑表笔接的为发射机极e,另一脚为集电极c;使用数字万用表测量与指针万用表相同,数字万用表档位为二极管档,同样首先确定晶体管三极管基极b(以PNP三极管为例),黑表笔接基极b,红表笔接集电极c和发射机极e极,测量结果阻值大的红表笔接的为发射机极e,另一脚为集电极c。

5、电解电容器的测量

电解电容在线测量,将万用表档位打到DC20V,黑表笔接地(负极),红表笔接正极,电源滤波电容3V以下,二次滤波电容为1V以下为正常,测量结果,10V以上和不在范围内为电解电容严重漏电或轻微漏电;如果不在线检测,并且被测量电容大于数字万用表测量电容档量程,没有电容表的情况下,要想测量电容的容量是否正常,可采用被测量电容和一个小标准电容进行串联进行电容容量测量,如果测量结果小于被测量电容标称值容量和一个小标准电容标称容量进行串联计算值的很多或不在误差范围内,证明电容漏电需要更换。

6、巧用电解电容做数据和程序保持

在更换电池时,电器数据只能保持几秒,速度慢了往往会丢失很重要数据,可利用一个4700VF、10V电解电容,将电解电容正极接电池盒的正极,电解电容负极接电池盒的负极,在更换电池时,数据和程序可保持3min。

7、巧用座机电话线路进行36V以下稳压管稳压值的测量

方法是将未知稳压值的稳压管并联在座机电话线路上,把数字万用表档位打在DC200V上,将数字万用表红表笔和黑表笔,分别并联在被测试稳压二极管正极和负极,数字万用表读数就是稳压二极管的稳压值,此方法既简单又方便实用。
